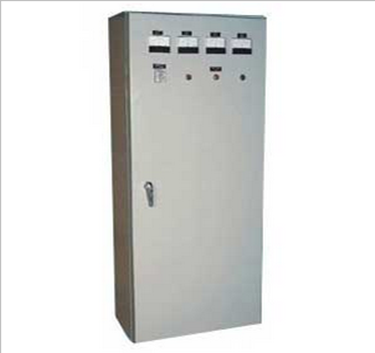

XL21低压动力配电箱

1、低压动力配电箱概述

XL21低压动力配电箱（以下简称动力箱）被广泛用于发电厂、工矿、石油、化工、冶金、纺织、高层建筑等，适用于交流频率50Hz，电压400V以下三相四线、三相五线电力系统中作为户内动力、照明配电用。该装置的设计符合GB7251.1-2005《低压成套开关设备和控制设备第一部分》等标准。

2、低压动力配电箱使用条件

■ 周围空气温度不高于+40℃。不低于-5℃，且24小时内其平均温度不高于+35℃，周围空气温度不低于-10℃；

■ 空气清洁，相对湿度在最高温度为+40℃时不超过50％。在较低温度时允许有较高的湿度；

■ 海拔高度不超过2000m；

■ 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

结构特征

■ 本柜体采用优质钢板加工而成，采用前开门形式，柜体侧板和后板均焊接，使之无法打开。

■ 进线方式为电缆下进线，元件安装在柜内支架上，汇流母线排用母线框紧固于框架上部。

■ 出线柜自上而下可分多路出线。为方便进出线开关进出线处都用铜排引出，并用绝缘子固定。
